Artikelbeschreibung
Bosch PIE601B15E PIE601B15E Bosch Serie | 4 Induktions Kochfeld mit integriertem Dunstabzug 60 cm Black Friday
Angebotstyp: Ausstellungsgerät
PIE601B15E Bosch Serie | 4 Induktions Kochfeld mit integriertem Dunstabzug 60 cm Black Friday
●TouchSelect: Auswahl der gewünschten Kochzone und
einfaches Einstellen der benötigten Leistungsstufe.
● PowerBoost: Kürzere Ankochzeiten mit bis zu 50% mehr
Leistung.
● Bei Überkochung, schaltet sich das Kochfeld aus und speichert
die zuletzt gewählte Einstellung.
● Induktion: schnelles, punktgenaues Kochen, leichte Reinigung
und geringer Energieverbrauch
Technische Daten
Gerätetyp : Kochstelle Glaskeramik
Bauform : Eingebaut
Energiequelle : Elektro
Gerätebreite : 572 mm
Abmessungen des Gerätes : 227 x 572 x 512 mm
Abmessungen des verpackten Gerätes : 430 x 690 x 660 mm
Nettogewicht : 23.571 kg
Bruttogewicht : 27.7 kg
Restwärmeanzeige : Getrennt
Lage der Steuerung : Vorne
Hauptoberflächenmaterial : Glaskeramik
Oberflächenfarbe : Schwarz
Approbationszertifikate : CE, VDE
Länge Netzkabel : 110 cm
Abgedichtete Herdplatte : Nein
Heizungen mit Booster : Alle
Leistung der Kochzone (kW) : 2.2 kW
Leistung der 3.Kochzone (kW) : 1.4 kW
Leistung der 5.Kochzone (kW) : 1.4 kW
: [2.2] kW
Max. Gebläseleistung-Abluftbetrieb : 500 m³/h
Gebläseleistung bei Intensivstufe-Umluftbetrieb : 600.0 m³/h
Max. Gebläseleistung-Umluftbetrieb : 555 m³/h
Gebläseleistung bei Intensivstufe-Abluftbetrieb : 622 m³/h
Schallleistung : 69 dB(A) re 1 pW
Geruchsfilter : Nein
Art der Luftführung : Umrüstbar
Delay Shut off modes : 30 min
Elektroanschlusswert : 7400 W
Spannung : 220-240/380-415 V
Frequenz : 50; 60; 50-60 Hz
Gerätefarbe : Schwarz
Approbationszertifikate : CE, VDE
Länge Netzkabel : 110 cm
Abmessungen des Gerätes : 227 x 572 x 512 mm
Abmessungen des verpackten Gerätes : 430 x 690 x 660 mm
Nettogewicht : 23.571 kg
Bruttogewicht : 27.7 kg
Design

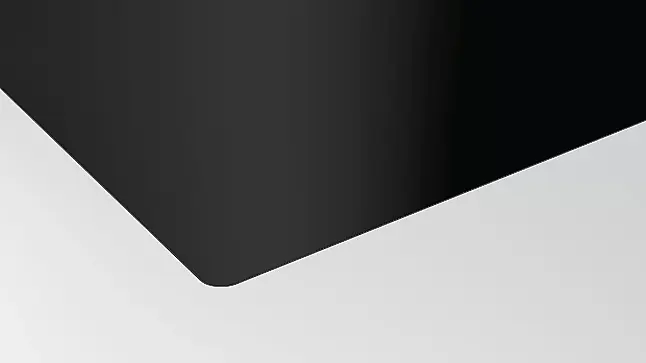

- Flächenbündig
Schnelligkeit
- PowerBoost-Funktion für alle Kochzonen
Komfort
- 150 mm / 150 mm / 210 mm / 210 mm
- TouchControl +/- (EasyTouch)
- TopControl-Digitalanzeige
- Timer mit Abschaltfunktion je Kochzone
Kurzzeitwecker
- ReStart Funktion
- QuickStart Funktion
Grösse der Kochzonen:
- Kochzonen: 1 x Ø 210 mm, 2.2 kW (max. Powerstufe 3.7 kW)
Induktion; 1 x Ø 150 mm, 1.4 kW (max. Powerstufe 2.2 kW)
Induktion; 1 x Ø 150 mm, 1.4 kW (max. Powerstufe 2.2 kW)
Induktion;1 x Ø 210 mm, 2.2 kW (max. Powerstufe 3.7 kW)
Induktion
- 17 Leistungsstufen
Umwelt+Sicherheit:
- 2-stufige Restwärmeanzeige je Kochzone
- Hauptschalter
- Topferkennung
PowerManagement Funktion
Sicherheitsabschaltung
Kindersicherung
Wischschutzfunktion
Technische Informationen:
- Gerätemasse: (H/B/T) Eintauchtiefe: 227 mm x Gerätebreite
(in mm): 572 mm x Gerätetiefe (in mm): 512 mm mm
- Erforderliche Nischengröße für die Installation (HxBxT
mm): 227 x 576 x 516
- Einbau in 60 cm Bodenschrank möglich
- Min. Arbeitsplattenstärke: 16 mm
- Länge Anschlußkabel: 110 cm
- Anschlusswert: 7.4 kW
- Anschlusskabel beiliegend
Integriertes Lüftungssystem
- Induktionskochfeld mit vollintegriertem, leistungsstarkem
Downdraft-Abzugsmodul.
- Wahlweise Abluft- oder Umluftbetrieb, Sonderzubehör wird
jeweils zwingend benötigt:
- - HEZ9VEDU0 für den Abluftbetrieb
- - HEZ9VRPD0 für den voll- oder teilgeführten Umluftbetrieb
mit cleanAir Geruchsfilter. Starter Set HEZ9VRUD0 für den
ungeführten Umluftbetrieb mit cleanAir Geruchsfilter.
- Ästhetisch vollintegriertes, fächenbündiges Abzugsdesign mit
schwebendem, hitzeresistenten Glaskeramik Element zum
freien Bewegen und Platzieren des Kochgeschirrs.
- Lüftungssystem mit 3 elektronisch gesteuerten
Lüfterleistungsstufen und 1 Boost-/Intensivlüfterleistungsstufe
(mit automatischer Rückschaltung) über TouchControl +/-
(EasyTouch)
- Automatisches Einschalten des Lüftungssystem bei Nutzung
einer Kochzone
- - Automatische verzögerte Abschaltung nach dem Kochen, um
Restgerüche nach dem Kochen zu beseitigen (in spezifischer
ultra-geräuscharmer Ventilatorstufe, 12min (Abluft), 30min
(Umluft), manuell abschaltbar)
- - Vollständig manuelle Steuerung über TouchControl +/-
(EasyTouch) möglich
- Leistungsstarkes, geräuscharmes Gebläse mit
energieeffizienter BLDC-Technology. Hohe Abzugsleistungen
bei sehr niedrigen Geräuschen und dabei angenehmen
Frequenzen durch psycho-akustisch und aerodynamisch
optimierte Luftführung im Innenraum und ein gekapseltes,
nicht sichtbares Gebläse. Sehr druckstabil auch bei längeren
und komplexeren Verrohrungswegen.
- Komfortabel und praktisch entnehmbare Fettfilter- und
Überlaufschutzeinheit:
- - Bequeme Ein-Hand-Entnahme der Einheit über einen
schwebenden Glaskeramik-Griff
- - Integrierte, grossflächige Hochleistungsfettfilter aus
Edelstahl mit 12 Filtrationsschichten und einer schwarzen
Deckschicht für eine verbesserte ästhetische Integration.
Fettfiltrationseffizienz von 94 %.
- - Alle Teile sind einfach zu reinigen, spülmaschinengeeignet
und hitzeresistent
- - (Obere) Kondensat- und Überlaufschutzbehälter, ca. 200 ml
Aufnahmekapazität
- - Leistungsstarkes Entwässerungssystem für Verschüttungen,
die mehr als 200 ml Flüssigkeiten enthalten.
- - Sicherheitsüberlauftank (spülmaschinengeeignet) mit
zusätzlichen 700ml Aufnahmekapazität. Einfach zugänglich
und von unten abnehmbar.
- - Insgesamt eine Aufnahmekapazität von 900ml (200ml +
700ml).
- - Wasserdichtes Lüftungssystem
- Dunstabzug Leistung:
- - Abluftleistung (nach EN 61591): min. Normalstufe 332 m3/
h , max. Normalstufe 500 m3/h , max. Boost-/Intensivstufe
575 m3/h .
- - Umlufleistung (nach EN 61591): min. Normalstufe 327 m3/h ,
max. Normalstufe 500 m3/h , max. Boost-/Intensivstufe 565
m3/h.
- - Geräuschwerte bei Abluftbetrieb: min. Normalstufe 60 dB
re 1 pW, max. Normalstufe 68 dB re 1 pW, max. Boost-/
Intensivstufe 72 dB re 1 pW
- - Geräuschwerte bei Umluftbetrieb: min. Normalstufe 58 dB
re 1 pW, max. Normalstufe 68 dB re 1 pW, max. Boost-/
Intensivstufe 70 dB re 1 pW
- - Fettfilter-Effizienz: 94 %
- Alle Leistungsdaten sind vorläufig, basieren auf den letzten
Testrergebnissen mit Prototypen und werden aktualisiert
sobald endgültige Daten vorliegen.
- Verbrauchsdaten und Energieeffizienz (gemäss Verordnung
(EU) Nr. 65/2014):
- - Energie-Effizienzklasse: B (bei einer Skala der Energie-
Effizienzklassen von A+++ bis D)
- - Lüftereffizienzklasse: B
- - Durchschnittlicher Energieverbrauch: 55 kWh/Jahr
- - Fettfilter-Effizienzklasse: B
- - Geräusch min./max. Normalstufe: 60 dB & 68 dB
- Bei Umluftbetrieb 2 x 2 direkt integrierte, leistungsstarke
cleanAir Umluftfilter
- - Optimierte Geruchsreduktionsfähigkeiten bei
Kochapplikationen mit komplexen Geruchsmolekülketten (z.B.
Fischgerüche)
- - Grosse Filteroberfläche mit hoher Geruchsreduktionsrate
- - Filterstandzeit von 360 Stunden bei intensivem Kochen
(nicht regenerierbar)
- - Sehr geringes Geräusch mit optimierter Psychoakustik
- - Einfache Zugänglichkeit und einfache Entnahme von oben
durch den Lufteinlass
- - Ersatzfilterset Clean Air: HEZ9VRCR0.
- Bei Umluftbetrieb 2 x 2 direkt integrierte, leistungsstarke
cleanAir Umluftfilter.

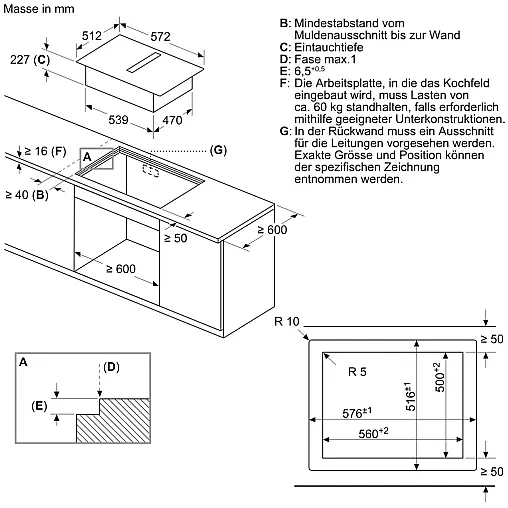

Planungs- und Installationshinweise
- Wahlweise geeignet für Abluft- oder Umluftbetrieb. Zwingend
notwendige Installationszubehöre benötigt:
- - HEZ9VEDU0 für den Abluftbetrieb
- - Für den voll- oder teilgeführten Umluftbetrieb wird ein
cleanAir-Umluftmodul (Sonderzubehör HEZ9VRPD0) benötigt.
Für den ungeführten Umluftbetrieb wird ein cleanAir-
Umluftmodul (Sonderzuberhör HEZ9VRUD0) benötigt.
- Planungshinweise:
- - Die Planung ist möglich als Wand- und Inselplanung
- - Das Produkt erfüllt die Bestimmungen des Nadelflammtests
(nach IEC 60335-1), der V2 Entflammbarkeitsklasse (nach
UL94) und der B1 Baustoffklasse für schwer entflammbare
Materalien (nach DIN 4102-1). Das Zubehör HEZ9VRUD0 für
den ungeführten Umluftbetrieb erfüllt diese Bestimmungen
ebenfalls.
- - Die maximale Eintauchtiefe beträgt 223mm unter Glas
für aufsatzmontierte Geräte und 227mm für flächenbündig
eingebaute Geräte.
- - Das Gerät muss von unten frei zugänglich bleiben (zum
Zugreifen auf den unteren Flüssigkeitssicherheitssammler)
- - Es ist kein Zwischenboden unter dem Gerät notwendig.
Die Schubladen müssen entnehmbar sein. Die Rückwand
kann gelassen werden - es wird lediglich ein Ausschnitt
für den Luftaustritt (Position und Grösse können den
Installationsanweisungen entnommen werden) benötigt.
- - Das "Plug 'n Play" Starter Set HEZ9VRUD0 (ungeführter
Umluftbetrieb) benötigt eine vertikale Rückströmöffnung von
min. 25mm hinter der Möbelrückwand. Empfehlung für eine
ideale Leistung: 50mm
- - Die minimale Arbeitsplattenstärke beträgt 16mm für
aufsatzmontierte und flächenbündig montierte Geräte mit
dem Standard Installationssystem. Auch eine Installation
in dünnere Arbeitsplatten ist mit dem Ersatzteil möglich:
Inhaltsbereich 626792
- - Das Gesamtgerätegewicht beträgt 26kg. Die Tragfähigkeit
und Stabilität insbesondere bei dünnen Arbeitsplatten
ist durch geeignete Unterkonstruktionen sicherzustellen.
Hierbei sind das Gerätegewicht (mitsamt entsprechender
Beschwerungen wie z.B. befüllter Töpfe) und die
Spezifikationen des Arbeitsplattenherstellers zur strukturellen
Integrität zu beachten
- - Das "Plug 'n Play" Starter Set HEZ9VRUD0 (ungeführten
Umluftbetrieb) ermöglicht einfache und schnelle
Installationen in Arbeitsplattentiefen ≥60cm. Für Installationen
mit Abluftkonfiguration (HEZ9VEDU0) und in voll- oder
teilgeführter Umluftkonfiguration (HEZ9VRPD0) - ist eine
Arbeitsplattentiefe von ≥70cm erforderlich
- - Für alle teil- und ungeführten Umluftplanungen, wird
eine Luftrückstromöffnung von ≥400cm² im Sockelbereich
benötigt. Die Öffnung kann über Auslassgitter, Lamellengitter
oder leicht gekürzte Sockel, abhängig vom Sortiment des
Küchenmöbelhersteller, realisiert werden

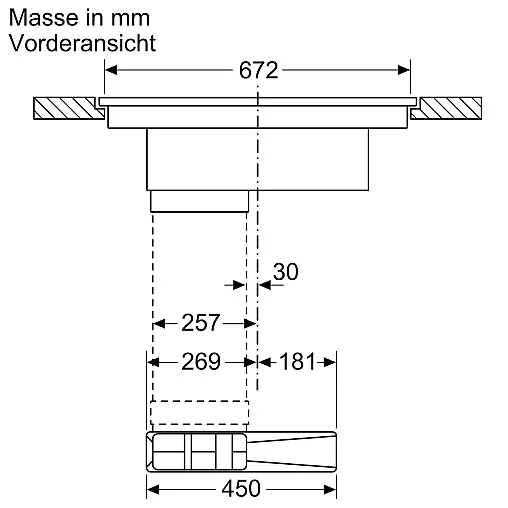

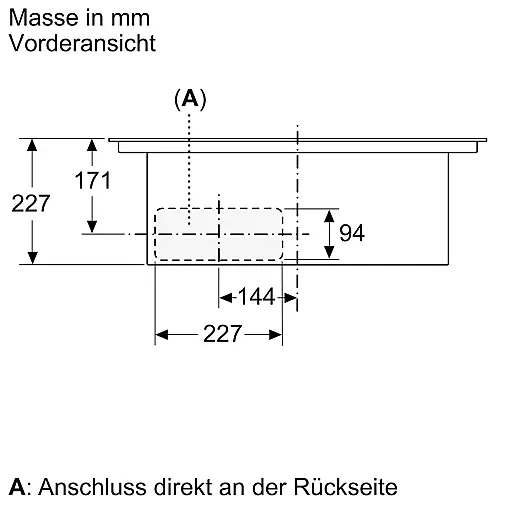

- - Der Luftauslass auf der Geräterückseite kann direkt mit
einem Flachkanalelement (NW 150) kombiniert werden
- - Verrohrungen bis zu 8m mit drei 90° Bögen möglich
- - Bei Installation einer Luftführung im Abluftbetrieb und einer
kamingebundenen Feuerstelle, muss die Stromzuführung mit
einer geeigneten Sicherheitsausschaltung versehen werden.
- - Im Abluftbetrieb sollte eine Rückstauklappe mit einem
maximalen Öffnungsdruck von 65Pa installiert werden.
