Artikelbeschreibung
Siemens ED807FQ25E Siemens iQ500, Kochfeld mit Dunstabzug (Induktion), 80 cm, flächenbündig ED807FQ25E (Lager)
Angebotstyp: Ausstellungsgerät

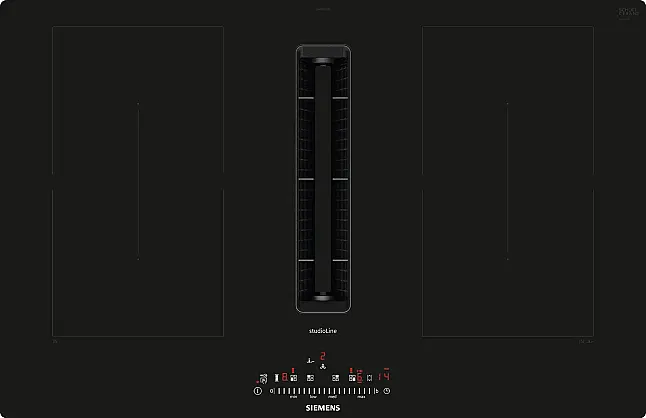

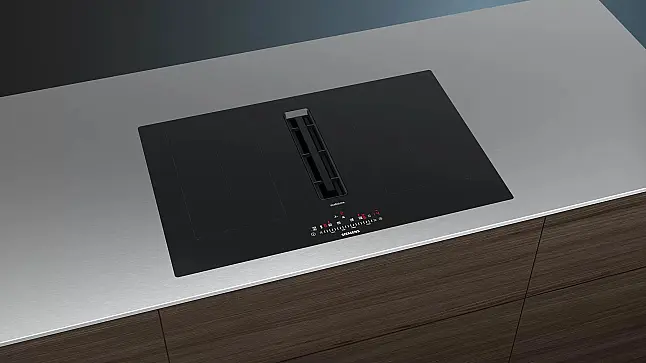

Siemens iQ500, Kochfeld mit Dunstabzug (Induktion), 80 cm, flächenbündig ED807FQ25E (Lager)
Design-Kochfeld mit einem voll integrierten und bündigen
Dunstabzug.
✓ Kombi-Induktion: verbinde zwei Induktionszonen zu einer großen
Kochfläche.
✓ touchSlider-Bedienung: die Temperatur wird mit nur einem Finger
intuitiv gesteuert.
✓ powerMove: Für komfortables Kochen durch voreingestellte
Kochstufen.
✓ powerBoost – Erhöhe die Power einzelner Induktionszonen um bis
zu 50 %.
✓ Schaltet die Kochzone sicher ab - Timer mit
Sicherheitsabschaltung.
Ausstattung
Technische Daten
Gerätetyp : Kochstelle Glaskeramik
Bauform : Eingebaut
Energiequelle : Elektro
Gerätebreite : 792 mm
Abmessungen des Gerätes : 227 x 792 x 512 mm
Abmessungen des verpackten Gerätes : 431 x 950 x 672 mm
Nettogewicht : 25,1 kg
Bruttogewicht : 31,5 kg
Restwärmeanzeige : Getrennt
Lage der Steuerung : Vorne
Hauptoberflächenmaterial : Glaskeramik
Oberflächenfarbe : Schwarz
Länge Anschlusskabel : 110 cm
Abgedichtete Herdplatte : Nein
Heizungen mit Booster : Alle
Leistung der 2.Kochzone (kW) : 3.6 kW
Max. Gebläseleistung-Abluftbetrieb : 500 m³/h
Gebläseleistung bei Intensivstufe-Umluftbetrieb : 595.0 m³/h
Max. Gebläseleistung-Umluftbetrieb : 487 m³/h
Gebläseleistung bei Intensivstufe-Abluftbetrieb : 622 m³/h
Schallleistung : 69 dB(A) re 1 pW
Geruchsfilter : Nein
Art der Luftführung : Umrüstbar
Delay Shut off modes : 30 min
Elektroanschlusswert : 7400 W
Spannung : 220-240/380-415 V
Frequenz : 50-60 Hz
Gerätefarbe : Schwarz
Länge Anschlusskabel : 110 cm
Abmessungen des Gerätes : 227 x 792 x 512 mm
Abmessungen des verpackten Gerätes : 431 x 950 x 672 mm
Nettogewicht : 25,1 kg
Bruttogewicht : 31,5 kg
Integriertes Zubehör : 1 x Clean Air Standard Geruchsfilter
Ausstattung

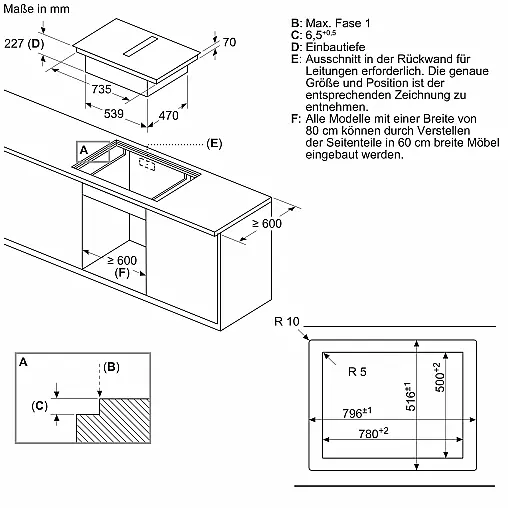

● Erforderlicher Ausschnitt für die Installation (HxBxT mm): 227 x
796 x 516
Integriertes Downdraft-Lüftungssystem
● Induktionskochfeld mit vollintegriertem, leistungsstarkem
Downdraft-Abzugsmodul.
● Geeignet für Umluft- oder Abluftbetrieb (inkl. differenzierter
Softwaremodi). Installationszubehör für ungeführte Umluft,
darunter vier cleanAir-Geruchsfilter und ein Teleskop-
Schiebeelement, sind im Lieferumfang des Kochfeldes enthalten.
Zubehör für andere Einbaumöglichkeiten ist erhältlich, Details in
den Planungshinweisen.
● Ästhetisch integriertes, flächenbündiges Lufteinlassdesign mit
schwebendem, hitzebeständigem Glaskeramikelement für freie
Bewegung und Platzierung des Kochgeschirrs
● 9 elektronisch gesteuerte Leistungsstufen und 2 Boost-/
Intensivsstufen (mit automatischer Rückstellung) durch die
touchSlider Steuerung Gebläsenachlauf 30 Minuten
● Automatisches Einschalten des Lüftungssystem bei Nutzung einer
Kochzone
● Automatische verzögerte Abschaltung nach dem Kochen, um
Restgerüche nach dem Kochen zu beseitigen (in spezifischer ultra-
geräuscharmer Ventilatorstufe, 12min (Abluft), 30min (Umluft),
manuell abschaltbar)
● Vollständig manuelle Steuerung über touchSlider möglich
● Gebläsetechnologie mit hocheffizientem und geräuscharmen
EcoSilence Drive Motor. Strömungstechnisch optimierte
Luftführung im Innenraum
● Einfaches Entnehmen und Reinigen der Fettfilter- und
Überlaufschutzeinheit:
●
● Bequeme Ein-Hand-Entnahme der Einheit über einen schwebende
Glaskeramik-Griff
● Großflächige, 12-lagige Edelstahl-Fettfilter für hohe
Fettfiltrationseffizienz ( 94 %)
● Alle Teile sind einfach zu reinigen, spülmaschinengeeignet und
hitzeresistent
● Kondensat- und Überlaufschutzbehälter, ca. 200 ml
Aufnahmekapazität
● Sicherheitsüberlauftank (spülmaschinengeeignet) mit zusätzlichen
700 ml Aufnahmekapazität. Einfach zugänglich und von unten
abnehmbar.
● Insgesamt eine Aufnahmekapazität von 900 ml (200 ml + 700 ml)
● - Wasserdichtes Lüftungssystem
● Dunstabzug Leistung:
●
● Abluftleistung (nach EN 61591): min. Normalstufe 154 m3/h ,
max. Normalstufe 500 m3/h , max. Boost-/Intensivstufe 622 m3/h
● Umlufleistung (nach EN 61591): min. Normalstufe 117 m3/h ,
max. Normalstufe 487 m3/h , max. Boost-/Intensivstufe 595 m3/h
● Geräuschwerte bei Abluftbetrieb: min. Normalstufe 42 dB re 1 pW,
max. Normalstufe 69 dB re 1 pW, max. Boost-/Intensivstufe 74 dB
re 1 pW
● Geräuschwerte bei Umluftbetrieb: min. Normalstufe 41 dB re 1
pW, max. Normalstufe 68 dB re 1 pW, max. Boost-/Intensivstufe 72
dB re 1 pW
● Fettfilter-Effizienz: 94 %.
● Durchschnittlicher Energieverbrauch: 61,6kWh/Jahr
●
● Energie-Effizienzklasse: B (bei einer Skala der Energie-
Effizienzklassen von A+++ bis D)
● Lüftereffizienzklasse: A
● - Durchschnittlicher Energieverbrauch: 57 .
● Fettfilter-Effizienzklasse: B
● Geräusch min./max. Normalstufe: 42 dB & 69 dB
● Bei Umluftbetrieb 2 x 2 direkt integrierte, leistungsstarke cleanAir
Umluftfilter
● - Optimierte Geruchsreduktionsfähigkeiten bei Kochapplikationen
mit komplexen Geruchsmolekülketten (z.B. Fischgerüche) - Große
Filteroberfläche mit hoher Geruchsreduktionsrate - Filterstandzeit
von 360h bei intensivem Kochen - Sehr geringes Geräusch
mit optimierter Psychoakustik - Einfache Zugänglichkeit und
einfache Entnahme von oben durch den Lufteinlass - cleanAir
Ersatzbedarffilterset HZ9VRCR0.
● Optimierte Geruchsreduktionsfähigkeiten bei Kochapplikationen
mit komplexen Geruchsmolekülketten (z.B. Fischgerüche)
● Große Filteroberfläche mit hoher Geruchsreduktionsrate
● Filterstandzeit von 360 Std. bei intensivem Kochen (nicht
regenerierbar)
● Sehr geringes Geräusch mit optimierter Psychoakustik
● Einfache Zugänglichkeit und einfache Entnahme von oben durch
den Lufteinlass
● - CleanAir Ersatzbedarffilterset HZ9VRCR0.
● Bei Umluftbetrieb 2 x 2 direkt integrierte, leistungsstarke cleanAir
Umluftfilter
Planungs- und Installationshinweise
● Geeignet für Abluft- oder Umluftinstallation in 4 verschiedenen
Optionen (ungeführte -, teilgeführte - und vollgeführte
Umluft oder Abluft). Installationszubehör für die ungeführte
Umluft, darunter vier cleanAir-Geruchsfilter und ein Teleskop-
Schiebeelement, sind im Lieferumfang des Kochfeldes enthalten.
Das mitgelieferte Zubehör ermöglicht eine einfache und schnelle
Montage und ist in allen Arbeitsplattentiefen ≥60cm planbar.
● Notwendig bei Abluft - immer als Geräteset bestellen!
● Im Geräteset ist der erste relevante Bogen bereits enthalten:
Arbeitsplattentiefe ≥ 60 cm - gekürzte Auszüge (90° „S“
Flachkanalbogen HZ9VDSB4, männlich) Arbeitsplattentiefe ≥
70 cm - Standardauszüge (90° „L“ Flachkanalbogen HZ9VDSB2,
männlich) Weiteres Zubehör für die Luftführung muss auf Basis der
individuellen Planung gesondert bestellt werden. Hierzu bieten wir
umfangreiches Zubehör an.
● Notwendig bei teil- und vollgeführter Umluft - immer als Geräteset
bestellen!
● Im Geräteset ist der erste relevante Bogen bereits enthalten:
Arbeitsplattentiefe ≥ 60 cm - gekürzte Auszüge (90° „S“
Flachkanalbogen HZ9VDSB4, männlich) Arbeitsplattentiefe ≥
70 cm - Standardauszüge (90° „L“ Flachkanalbogen HZ9VDSB2,
männlich) Für eine teilgeführte Umluft bis in den Sockelbereich
bieten wir eine Vorzugsverrohrung als Zubehör-Set HZ9VDKR2
an (ausgelegt für eine Arbeitshöhe bis zu 960 mm). Für
eine individuelle vollgeführte Umluft steht umfangreiches
Sonderzubehör zur Verfügung.
● Planungshinweise:
Ausstattung
● Die Planung ist möglich als Wand- und Inselplanung
● Das Produkt und die Zubehöre erfüllen die Bestimmungen des
Nadelflammtest (gemäß IEC 60695-11-5) und die Baustoffklasse
B1 (nach DIN 4102-1).
● Ausnahme: Das Zubehör HZ9VDSS2 Flexmanschette erfüllt den
Nadelflammtest (nach IEC 60695-11-5) und die Baustoffklasse B2
(nach DIN 4102-1).
● Die maximale Eintauchtiefe beträgt 223 mm unter Glas für
aufsatzmontierte Geräte und 227 mm für Geräte, die für den
flächenbündigen Einbau geeignet sind.
● Das Gerät muss von unten frei zugänglich bleiben
● Es ist kein Zwischenboden unter dem Gerät notwendig.
Die Schubladen müssen entnehmbar sein. Die Rückwand
kann gelassen werden - es wir lediglich ein Ausschnitt
für den Luftaustritt (Position und Größe können den
Installationsanweisungen entnommen werden) benötigt.
● Eine Installation in ungeführter Umluft erfordert eine vertikale
Öffnung von min. 25mm hinter der Rückwand der Möbel. Für eine
optimale Leistung werden 50 mm empfohlen.
● Die minimale Arbeitsplattenstärke beträgt 16mm für
aufsatzmontierte und flächenbündig montierte Geräte mit dem
Standard Installationssystem. Auch eine Installation in dünnere
Arbeitsplatten ist mit einem Ersatzteil möglich: Materialnummer
626792
● Das Gesamtgerätegewicht beträgt 26 kg. Die Tragfähigkeit
und Stabilität insbesondere bei dünnen Arbeitsplatten
ist durch geeignete Unterkonstruktionen sicherzustellen.
Hierbei sind das Gerätegewicht (mitsamt entsprechender
Beschwerungen wie z.B. befüllter Töpfe) und die Spezifikationen
des Arbeitsplattenherstellers zur strukturellen Integrität zu
beachten.
● Für alle teil- und ungeführten Umluftplanungen, wird eine
Luftrückstromöffnung von ≥400cm² im Sockelbereich
benötigt. Die Öffnung kann über Auslassgitter, Lamellengitter
oder leicht gekürzte Sockel, abhängig vom Sortiment des
Küchenmöbelhersteller, realisiert werden.
● Der Luftauslass auf der Geräterückseite kann direkt mit einem
Flachkanalelement (NW 150) kombiniert werden
● Verrohrungen bis zu 8m mit drei 90° Bögen möglich
● Bei Installation einer Luftführung im Abluftbetrieb und einer
kamingebundenen Feuerstelle, muss die Stromzuführung mit
einem geeigneten Sicherheitsschalter versehen werden. Dies ist bei
einer Installation in Umluftführung nicht erforderlich.
● Im Abluftbetrieb sollte eine Rückstauklappe mit einem maximalen
Öffnungsdruck von 65Pa installiert werden.
● 80 cm: Platz für 4 Töpfe oder Pfannen.
Flexibilität der Kochzonen
● 2 CombiZone-Kochzonen
● : Bei Verwendung von größerem Kochgeschirr werden zwei
Kochzonen zu einer größeren verbunden..
● Kochzone vorne links: 190 mm, 210 mm, 2.2 kW (maximale
Leistung 3.7 kW)
● Kochzone hinten links: 190 mm, 210 mm, 2.2 kW (maximale
Leistung 3.7 kW)
● Kochzone hinten rechts: 190 mm, 210 mm , 2.2 kW (maximale
Leistung 3.7 kW)
● Kochzone vorne rechts: 190 mm, 210 mm, 2.2 kW (maximale
Leistung 3.7 kW)
Benutzerfreundlichkeit

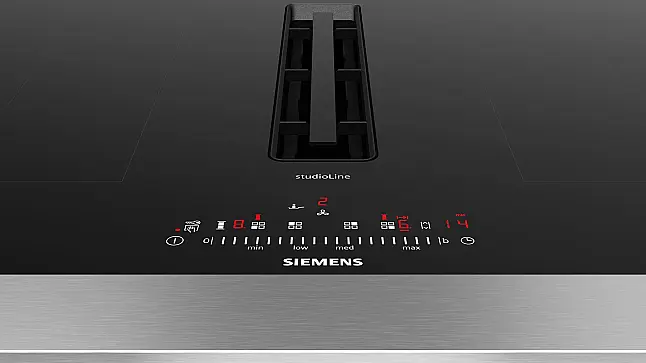

● touchSlider: Steuern Sie die Leistung direkt mit der aufgedruckten
Touch-Leiste.
● 17 Leistungs-Stufen: Stellen Sie die Wärme mit 17 Leistungsstufen
(9 Hauptstufen und 8 Zwischenstufen) präzise ein.
● Timer
● :Schaltet die Kochzone am Ende der eingestellten Zeit aus (z. B. bei
gekochten Eiern).
● countDown-Funktion
● : Am Ende der eingestellten Zeit ertönt ein Signal (z. B. beim
Pastakochen).
Zeitersparnis und Effizienz
● powerBoost-Funktion für alle Induktions-Kochzonen möglich
● : Mit 50 % mehr Leistung z. B. Wasser schneller zum Kochen
bringen als auf höchster Leistungsstufe.
● powerMove: erhöht oder verringert die Leistung einfach durch
ziehen des Topfes nach vorne oder hinten.
● quickStart: Beim Einschalten wählt das Kochfeld automatisch die
Kochzone aus, auf dem im ausgeschaltetem Zustand Kochgeschirr
aufgesetzt wurde.
● reStart: Im Falle von unbeabsichtigtem Ausschalten des Kochfeldes
bleiben alle Einstellungen erhalten, wenn Sie innerhalb von 4
Sekunden wieder einschalten.
Kochunterstützung
● Bratsensor mit 4 Temperaturstufen: verhindert ein Anbrennen
durch die automatische Temperaturregelung des Sensors.
Design

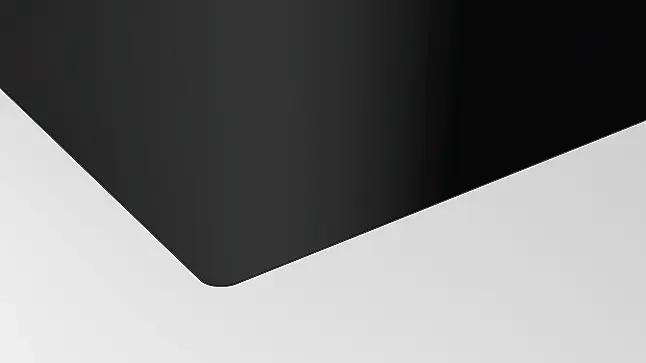

● flächenbündiges Design
● exklusive Kochzonenbedruckung: minimalistisches Design dank
dunkler Farbe der Kochzonenbedruckung.
Sicherheit
● 2-stufige Restwärmeanzeige je Kochzone: Zeigt an welche
Kochzonen noch heiß oder warm sind.
● Kindersicherung: Verhindert eine unbeabsichtigte Aktivierung des
Kochfeldes.
● Wischschutzfunktion: Übergekochte Flüssigkeiten abwischen, ohne
die Einstellungen unbeabsichtigt zu ändern (30 Sekunden sind alle
Touch-Tasten blockiert).
● Hauptschalter: Alle Kochzonen auf einmal ausschalten.
● Automatische Sicherheitsabschaltung: Aus Sicherheitsgründen
schaltet das Kochfeld nach einer voreingestellten Zeit ohne
Interaktion automatisch ab (einstellbar).
● Energieverbrauchsanzeige: zeigt den Stromverbrauch des letzten
Kochvorgangs an.
Installation
● Abmessungen des Gerätes (HxBxT mm): 227 x 792 x 512
● Minimale Arbeitsplattenstärke: 16 mm
● Gesamtanschlusswert: 7400 W
● powerManagement Funktion: Begrenzen Sie bei Bedarf die
maximale Leistung (Abhängig vom Sicherungsschutz der
Elektroinstalation).
● Netzkabel: 110 cm, Anschlusskabel beigelegt in Verpackung
Siemens Flachkanal, 90 °, vertikal S HZ9VDSB4:
Installationszubehör für ein optimal abgestimmtes
Dunstabzugssystem.
Ausstattung
Technische Daten
Abmessungen des verpackten Gerätes : 115 x 230 x 220
Abmessung der Palette : 210.0 x 80.0 x 120.0
Anzahl Geräte pro Palette : 180
Nettogewicht : 0,3
Bruttogewicht : 0,5
EAN-Nummer : 4242003900253
